Szybki dobór systemu rozdzielaczowego

Coraz bardziej restrykcyjne wymogi energetyczne budynków wymuszają stosowanie w nich rekuperacji czyli wentylacji z odzyskiem ciepła. Dotyczy to budynków nowobudowanych, ale i wielokrotnie również budynków podlegających termomodernizacji.

Wentylacyjny system rozdzielaczowy – najchętniej wybierany system wentylacji mechanicznej.

Jednym z najczęściej wybieranych systemów wentylacji w budynkach jednorodzinnych jest wentylacyjny system rozdzielaczowy. System ten charakteryzuje się łatwością montażu i projektowania, niskimi oporami przepływu powietrza a rozdział powietrza jest bardziej równomierny. Koszty systemu rozdzielaczowego są porównywalne z tradycyjnymi systemami wentylacyjnymi.

Budowa wentylacyjnego systemu rozdzielaczowego.

W skład tego systemu wchodzą: dwuwarstwowe elastyczne przewody o właściwościach antybakteryjnych z możliwością zalania w stropie, szeroka gama rozdzielaczy i skrzynek rozprężnych.

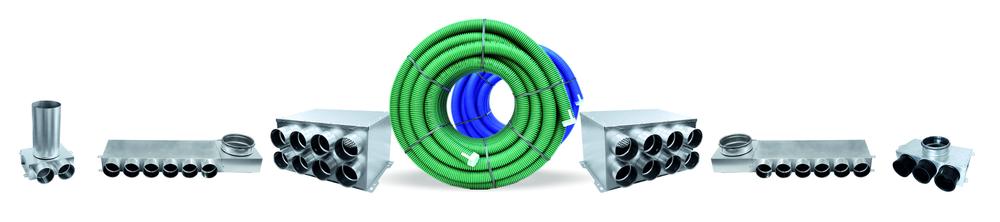

system rozdzielczowy

Ile potrzebujemy w domu świeżego powietrza? Trochę teorii…

Zalecenia ogólne i wytyczne.

W domach stosuje się zasadę wymiany powietrza poprzez nawiew świeżego powietrza do pomieszczeń czystych a wywiew z pomieszczeń „brudnych”. Taka cyrkulacja powietrza powoduje wymianę powietrza w całym domu.

Nawiew – pomieszczenia czyste: pokoje, sypialnie, gabinety, jadalnie

  1. Ogólne wytyczne w tym względzie mówią, że w ciągu 1 godziny w pomieszczeniu mieszkalnym trzeba wymienić: tyle powietrza, ile wynosi jego kubatura (1 wymiana)
  2. albo 30 m3 powietrza na każdą osobę mieszkającą w tym pomieszczeniu.Z tych dwóch wartości należy wybrać większą.
  3. Często przyjmuje się, że wystarczająca jest wymiana powietrza wynosząca 0,5-0,8 kubatury pomieszczenia w ciągu 1 godziny.Przykład: pokój dzienny o powierzchni 20 m2 i wysokości 2,5m wymaga dostarczenia 50 m3/h powietrza, ale gdy jest to sypialnia dla dwóch osób – aż 60 m3/h.

WYWIEW – pomieszczenia „brudne”: łazienki, kuchnie, WC, pralnie, suszarnie, garderoby, wiatrołapy

  1. Kuchnia z oknem zewnętrznym z kuchenką gazową lub węglową – min. 70m3/h
  2. Kuchnia z oknem zewnętrznym z kuchenką elektryczną – min 30m3/h (do 3 osób), min 50m3/h (więcej niż 3 osoby)
  3. W kuchni bez okna zewnętrznego, wyposażona w kuchenkę elektryczną – 50m3/h
  4. Kuchnia bez okna zewnętrznego, wyposażona w kuchenkę gazową obowiązkowo z mechaniczną wentylacją wywiewną – min. 70m3/h
  5. Łazienka (z WC lub bez) – min. 50m3/h
  6. W wydzielonym WC – min. 30m3/h
  7. W pomocniczym pomieszczeniu bezokiennym – min. 15m3/h

Wentylacji mechanicznej nie stosujemy w: garaż, strych, piwnica, kotłownia.

Zasady doboru systemu wentylacji rozdzielaczowej w domach jednorodzinnych

Zalecane ilości powietrza przepływającego przez elementy systemu rozdzielaczowego:

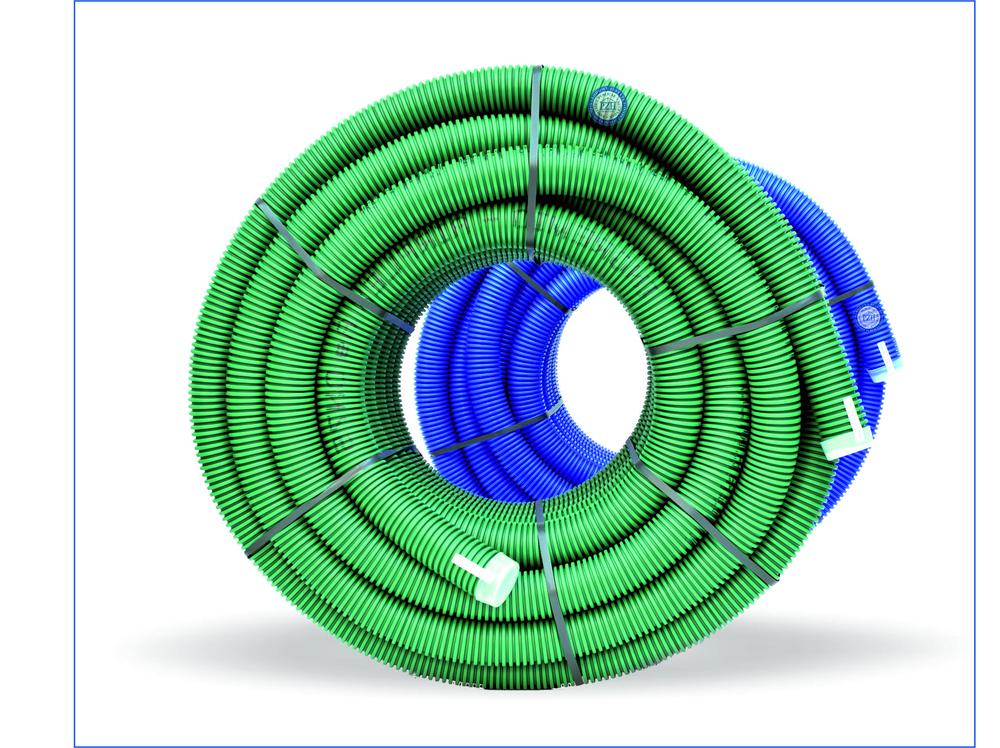

system rozdzielczowy rura

Przewód wentylacyjny:
Ø50mm ~11m3/h
Ø63mm ~20m3/h
Ø75mm ~30m3/h
Ø90mm ~45m3/h
50x100mm ~30m3/h

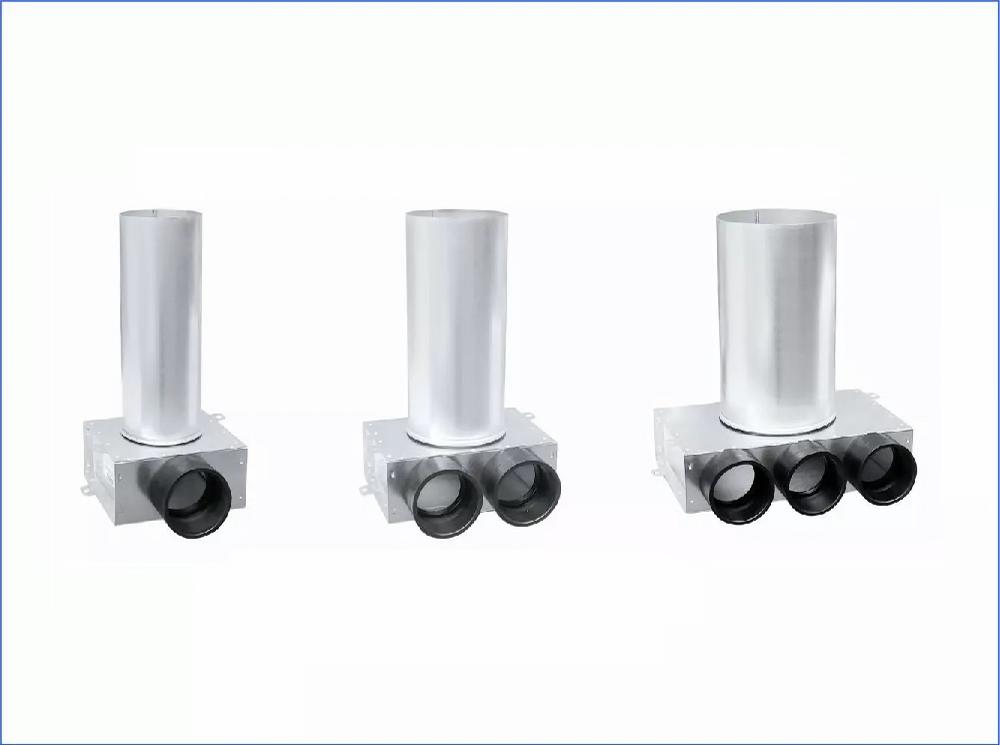

skrzynki rozprężne

Skrzynka rozprężna
1xØ75/ Ø100 = ~30m3/h
2xØ75/ Ø125 = ~60m3/h
3xØ75/ Ø160 = ~90m3/h

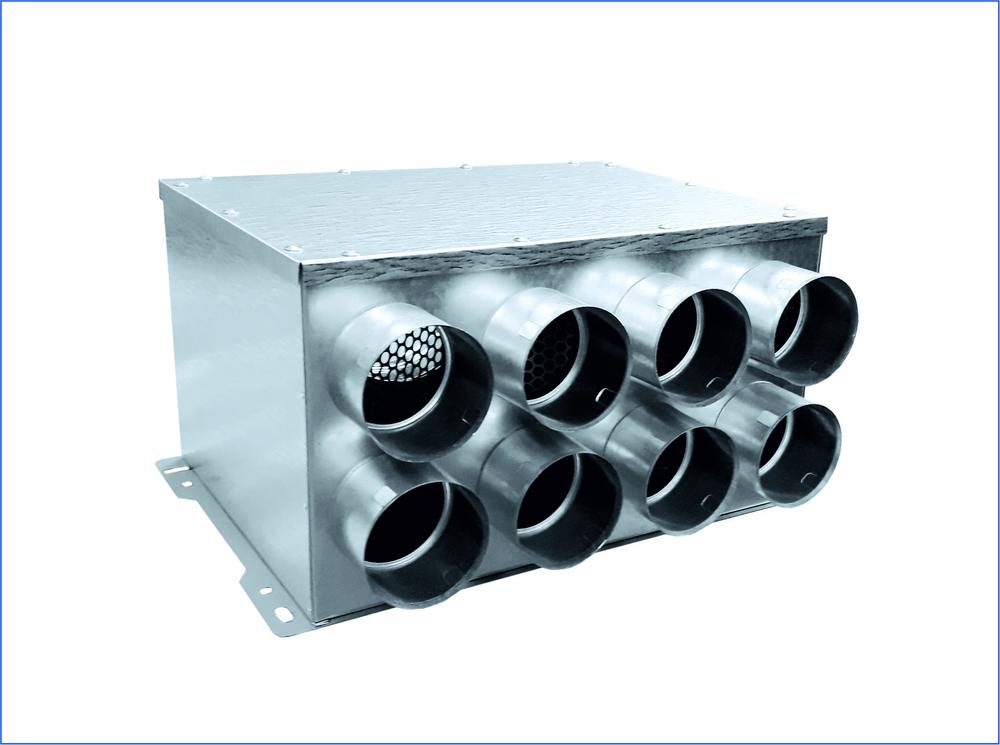

system rozdzielaczowy rozdzielacz 8x75-160

Rozdzielacz przelotowy
Ø160 / 8xØ75
3 8x30m3/h =~240m3/h

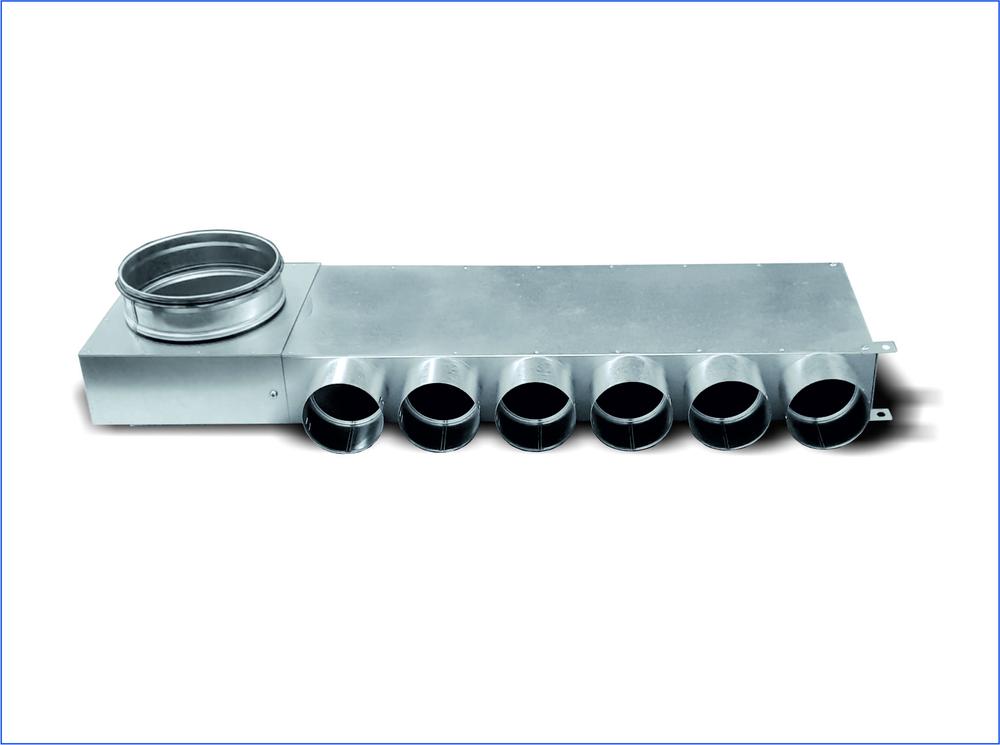

system rozdzielaczowy rozdzielacz kątowy 6x75-160

Rozdzielacz kątowy
Ø160 / 6xØ75
3 6x30m3/h=~180m3/h

PRZYKŁAD OBLICZEŃ (wentylacyjny system rozdzielaczowi Ø75mm):

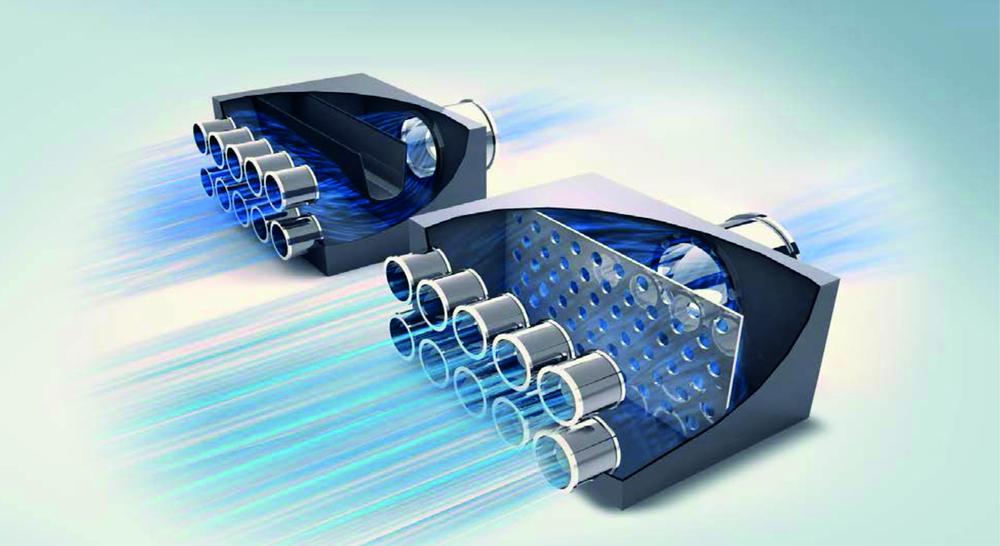

system-rozdzielaczowy-rozdzielacz-porównanie

Na rynku istnieją różne typy rozdzielaczy jednak najlepszą charakterystyką przepływu i innowacyjnością odznaczają się rozdzielacze wielorzędowe, które w swojej opatentowanej konstrukcji posiadają płytę perforowaną. Konstrukcja taka w porównaniu z innymi rozwiązaniami (np. trapezowymi zawirowywaczami ) zapewnia równomierny rozdział powietrza na wszystkie króćce, mniejsze opory przepływu oraz lepsze własności akustyczne. Warto na to zwrócić uwagę przy doborze urządzeń.

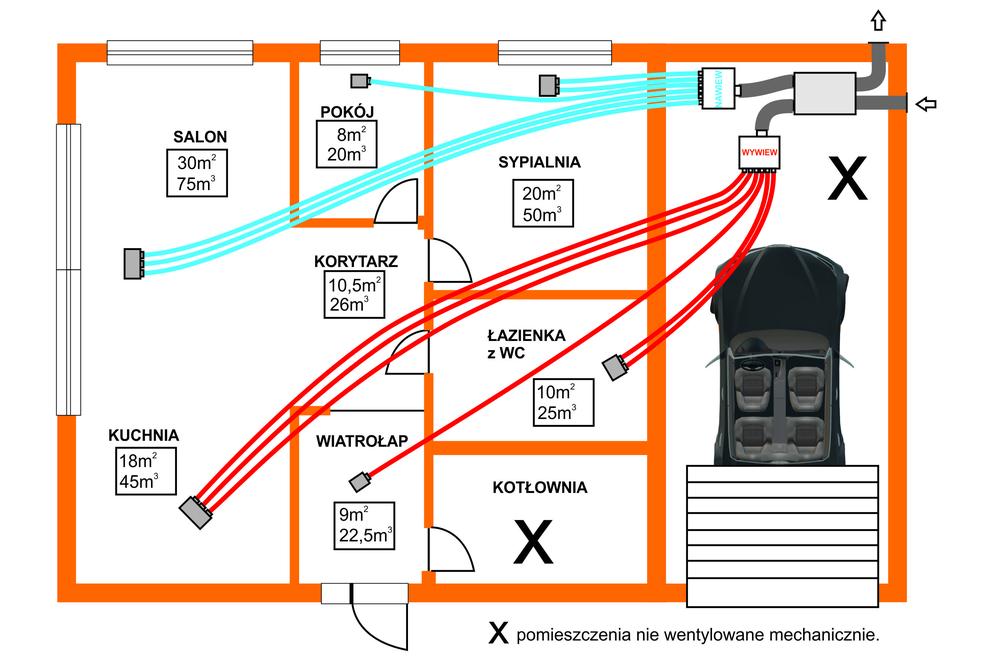

system-rozdzielaczowy-projekt

KROK 1.
Obliczamy kubaturę pomieszczeń wentylowanych.

KROK 2.
Dokonujemy podziału na pomieszczenia nawiewne i wywiewne

KROK 3.
Zapisujemy minimalne ilości powietrza wentylacyjnego w poszczególnych pomieszczeniach

KROK 4.
Dobieramy wielkość skrzynek rozprężnych pod anemostaty

KROK 5.
Dobieramy rozdzielacze

NAWIEW Powierzch. Kubatura A (m3/h)

Wg kubatury

B (m3/h)

Wg ilości osób

C (1/h)

Wg krotności wymian

Przyjęto Anemostat Rozdzielacz

nawiewny

Salon 30 m2 75 m3 75 75 22,5-60 90 Ø 160/6xØ75









Sypialnia 20 m2 50 m3 50 60 15-40 60
Pokój 8 m2 20 m3 20 30 6-16 30
suma 145m3 180m3/h



WYWIEW Powierzch. Kubatura A (m3/h)

Wg kubatury

Przyjęto Anemostat Rozdzielacz

wywiewny

Salon 15 m2 37,5 m3 50 60 Ø 160/6xØ75









Sypialnia 13 m2 32,5 m3 50 60
Pokój 9 m2 22,5 m3 30 60
suma 92,5 m3 180m3/h
