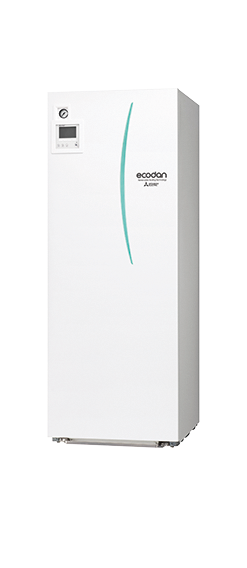

CYLINDER stojący z wbudowanym zasobnikiem cwu
Najważniejsze cechy
- Warstwowy podgrzew ciepłej wody użytkowej
- Jednostki z wbudowanym zasobnikiem CWU o pojemnościach – 170l, 200l i 300l
- Sterowanie pompą przy pomocy autoadaptacji
- Sterowanie pompą za pomocą aplikacji MELCloud przy użyciu dodatkowego adaptera (WiFi)
- Wprowadzanie/monitorowanie ustawień i parametrów poprzez kartę SD
- Współpraca z fotowoltaiką w standardzie
Opis:
Warstwowy podgrzew ciepłej wody użytkowej
W jednostkach z wbudowanym zasobnikiem ciepłej wody użytkowej woda przygotowywana jest na bieżąco w sposób przepływowy. Podgrzewanie wody odbywa się za pomocą osobnego, wbudowanego wymiennika płytowego. Zimna woda przetłaczana jest przez niewielkich rozmiarów pompę obiegową z dolnej części zasobnika i po podgrzaniu wprowadzana jest do jego górnej części. Następnie z górnej części pobierana jest ciepła woda. Dzięki zastosowaniu takiej techniki podgrzewu można było zmniejszyć kubaturę jednostki, co jest niemożliwe w przypadku konieczności wyposażenia urządzenia w wężownicę.
Wpływ temperatury zasilania na COP systemu
Szacuje się, iż obniżenie temperatury zasilania o 1 st. C powoduje wzrost współczynnika COP o 2%, więc odpowiednia regulacja temperatury zasilania ma kluczowe znaczenie dla efektywności energetycznej całego systemu.
Autoadaptacja
W trybie autoadaptacji zmiana temperatury zasilania instalacji grzewczej jest ustawiana na podstawie rzeczywistej (zmierzonej bezprzewodowym termostatem) oraz szacunkowej przyszłej temperatury w pomieszczeniu, temperatury zewnętrznej oraz reakcji budynku wraz z instalacją zapisanej w pamięci modułu wewnętrznego pompy ciepła Ecodan. W przypadku zbyt szybkiego osiągnięcia temperatury zadanej w pomieszczeniu, wskutek za wysokiej temperatury zasilania, pompa ciepła zapamięta informację o takiej sytuacji, aby w przyszłości do niej nie dopuścić. Tryb autoadaptacji eliminuje problemy z błędnie zaprogramowaną pompą ciepła, np. źle wytyczoną krzywą grzewczą, której ustawienie jest elementem kluczowym każdej instalacji. Wielokrotnie okazuje się, że ustawiona przy instalacji systemu krzywa grzewcza nie jest tą właściwą. W takiej sytuacji krzywą należy korygować, np. poprzez przesunięcie jej do góry, gdy w domu jest zbyt zimno, lub – odpowiednio w dół, gdy jest zbyt ciepło. Ten problem całkowicie eliminuje jednak tryb autoadaptacji Mitsubishi Electric. Automatyka pompy ciepła decyduje, jakie powinny być właściwe, najefektywniejsze temperatury zasilania by zapewnić komfortowe osiąganie temperatury wewnętrznej zadanej przez użytkownika.
Dane techniczne:
Oznaczenie | EHST17D-VM2D | ERST17D-VM2D | EHST20D-VM6D | EHST20D-YM9D | ERST20D-VM2D | EHST30D-YM9ED | ERST30D-VM2ED | ||
Typ | Split | Split | Split | Split | Split | Split | Split | ||
Tylko grzanie | • | – | • | • | – | • | – | ||
Grzanie i chłodzenie | – | • | – | – | • | – | • | ||
Możliwe do podłączenia pompy ciepła | Indeks | 40-140 R32 | 40-140 R32 | 40-140 R32 | 40-140 R32 | 40-140 R32 | 80-140 R32 | 80-140 R32 | |
Typ wymiennika ciepła | D | D | D | D | D | D | D | ||
Moc grzałki elektrycznej | kW | 2 | 2 | 2+4 | 3+6 | 2 | 3+6 | 2 | |
Naczynie wzbiorcze | • | • | • | • | • | – | – | ||
Napięcie zasilania grzałki elektrycznej | V | faza | Hz | 230 | 1 | 50 | 230 | 1 | 50 | 230 | 1 | 50 | 230 | 1 | 50 | 230 | 1 | 50 | 400 | 3 +N | 50 | 230 | 1 | 50 | |
Poziom hałasu | dB(A) | 41 | 41 | 41 | 41 | 41 | 41 | 41 | |
Ciężar | kg | 93 | 94 | 105 | 106 | 104 | 116 | 114 | |
Wymiary (wys./szer./głęb.) | mm | 1400/595/680 | 1400/595/680 | 1600/595/680 | 1600/595/680 | 1600/595/680 | 2050/595/680 | 2050/595/680 | |
Podłączenie ogrzewania zasilanie/powrót | Ø mm | 28×1 | 28×1 | 28×1 | 28×1 | 28×1 | 28×1 | 28×1 | |
Podłączenie CWU zasilanie/powrót | Ø mm | 22×1 | 22×1 | 22×1 | 22×1 | 22×1 | 22×1 | 22×1 |
