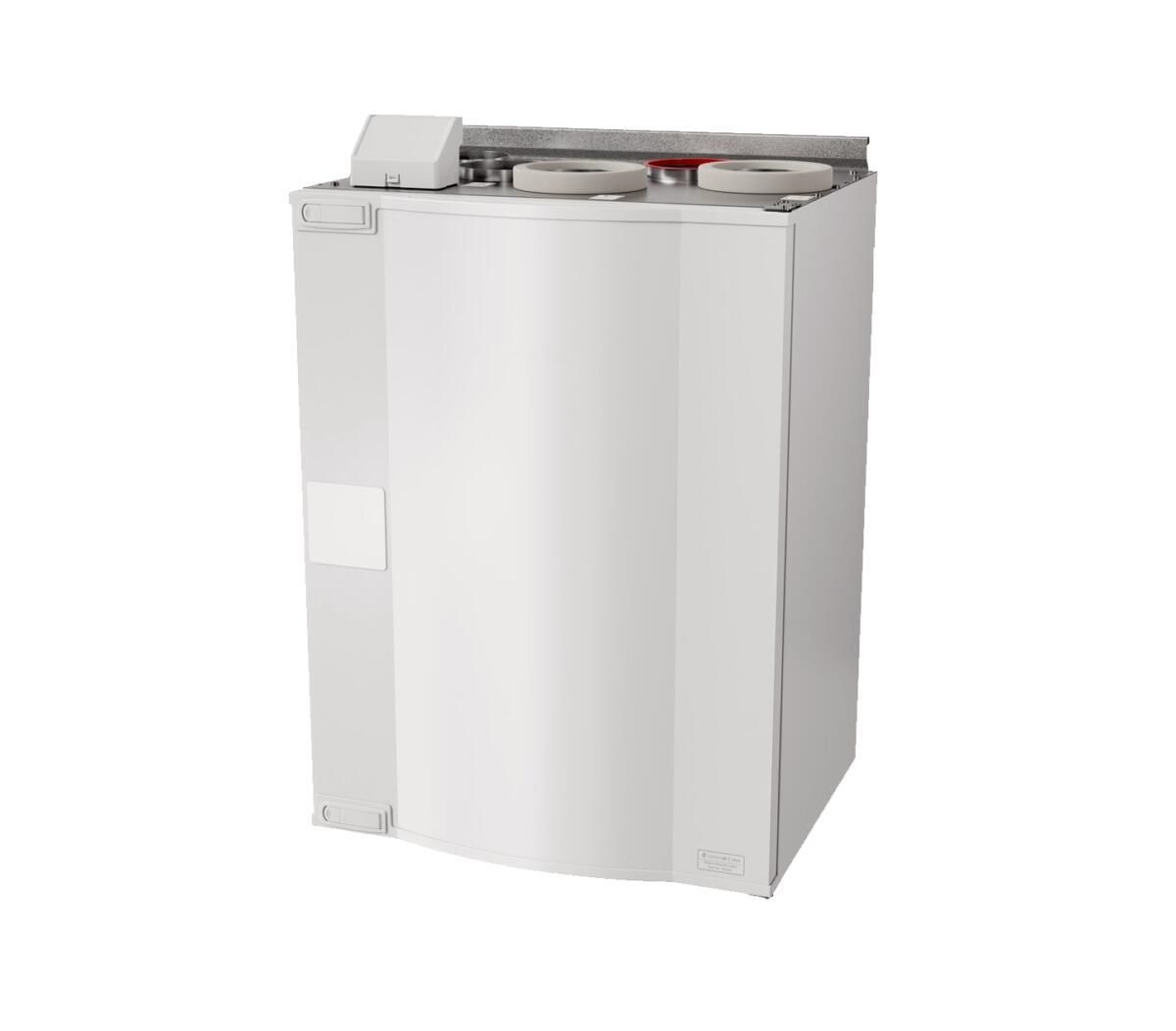

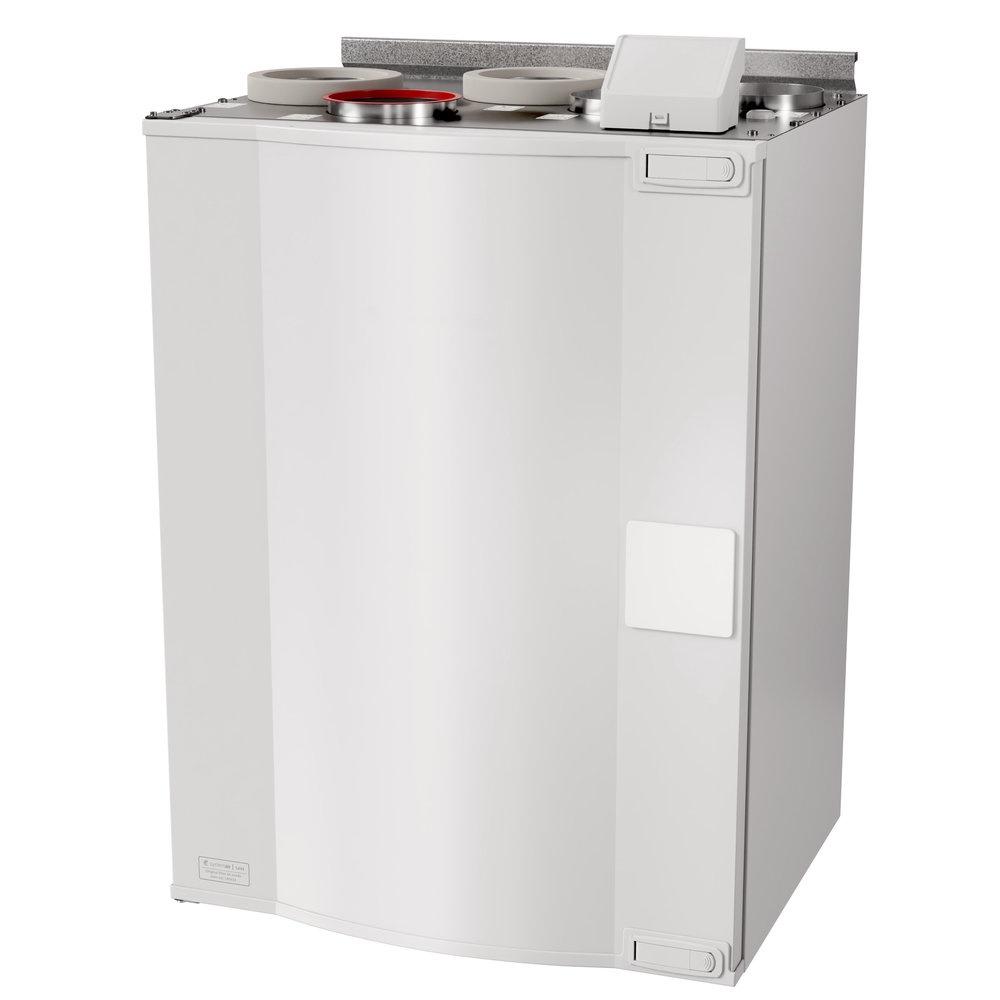

Energysaving IPRT 250-B
| Nazwa: | IPRT-250/B |
| System: | Energysaving |
| Producent: |  |
Główne cechy:
- Wysokosprawny obrotowy wymiennik ciepła z wentylatorami w technologii EC
- Regulacja sterowania zapotrzebowania za pomocą wbudowanego czujnika wilgotności
- Funkcja przenoszenia wilgoci w celu zminimalizowania kondensacji w powietrzu nawiewanym w okresie zimowym
- Wiele opcji sterowania do wyboru
- Płytka przyłączeniowa zapewniająca łatwy dostęp i podłączenie akcesoriów
- Komunikacja Modbus RS-485 w standardzie
- Certyfikat DIBt, Eurovent, Passive House
Opis:
Centrala ENERGYSAVING IPRT 250/B jest przystosowana do wentylacji mniejszych domów i mieszkań o powierzchni do. 200 m². Dostępne są modele w wykonaniu prawym i lewym.
Kanał z okapu można podłączyć do oddzielnego kanału obejściowego w centrali, dzięki czemu powietrze z okapu jest kierowane bezpośrednio do wentylatora wywiewnego, a nie przez obrotowy wymiennik ciepła w centrali. Inwest-Klima oferuje kilka okapów kuchennych do bezpośredniego podłączenia do centrali ENERGYSAVING IPRT 250/B i szybkiego okablowania do skrzynki przyłączeniowej. Centrala posiada funkcję okapu, którą można aktywować za pomocą przycisku w okapie.
Centrala ENERGYSAVING IPRT 250/B posiada dwuwarstwowe, w pełni izolowane panele. Centrala jest wyposażone w wysokosprawny obrotowy wymiennik ciepła o zmiennej prędkości oraz funkcję przenoszenia wilgoci, która reguluje prędkość obrotową rotora. Energooszczędne wentylatory z silnikami EC oraz filtrami o niskich oporach przepływu powietrza zmniejszają zużycie energii i zapewniają niski współczynnik SFP (moc właściwa wentylatorów) i poziom dźwięku. Wbudowany czujnik wilgotności powietrza wywiewanego może służyć do sterowania od zapotrzebowania.
Centralę można obsługiwać na różne sposoby:
- SAVE LIGHT – panel sterowania obsługujący podstawowe funkcje, takie jak sterowanie przepływem powietrza, alarm ogólny i sygnalizacja wymiany filtra.
- SAVE TOUCH – panel sterowania z ekranem dotykowym i pełnym dostępem do wszystkich funkcji i ustawień. Na ekranie głównym wyświetlane są informacje, takie jak przepływ powietrza, temperatura, jakość powietrza i aktywne funkcje. Możesz wybrać tryb RĘCZNY i AUTO lub wybrać preferowane ustawienia z wstępnie skonfigurowanych trybów użytkownika i wiele więcej.
- SAVE CONNECT – aplikacja mobilna Systemair Home Solutions i moduł dostępu do Internetu IAM do bezprzewodowego sterowania centralą ENERGYSAVING. Aplikacja mobilna odzwierciedla funkcjonalność panelu sterowania SAVE TOUCH i umożliwia dostęp do wszystkich funkcji sterowania na smartfonie.
Każda metoda sterowania jest opcjonalna i należy ją zamówić osobno jako akcesorium. Centrala jest przygotowane do montażu panelu sterującego w drzwiach frontowych. 6-metrowy kabel do podłączenia panelu sterowania do centrali jest dołączony do urządzenia.
Zewnętrzna płytka przyłączeniowa z wstępnie wejściami i wyjściami umożliwia łatwą instalację i konfigurację zewnętrznych czujników, jak również zewnętrznych grzejników/chłodnic i innych akcesoriów
Urządzenie posiada wbudowaną nagrzewnicę elektryczną.
Uwaga: Ciągła wentylacja przez okap jest niedozwolona.
Zestawy filtrów:
BF STD kit (F7/ePM1 60% nawiew i M5/ePM10 60% wywiew)
BF OPT kit 1 (wyposażenie dodatkowe) (F8/ePM1 70% nawiew i M5/ePM10 60% wywiew)
Dane techniczne:
REKUPERATORY ENERGYSAVING:
• IPRT-250/B L 1000W
• IPRT-250/B R 1000W
• IPRT-250/B L 500W
• IPRT-250/B R 500W
– z wymiennikiem obrotowym
– do 200m2
– wbudowany czujnik wilgotności
– wbudowana elektryczna nagrzewnica wtórna
Q=307m3/h , 100 Pa
4xØ125mm + 1xØ125mm
| Klasa energetyczna | ||
|---|---|---|
| Centrala standard | A | |
| Centrala standard z akcesoriami | A | |
| Dane techniczne | Prawa, Lewa | |
| Powierzchnia wentylowana do | m2 | 200 |
| Qref przy 50 Pa | l/s | m3/h | 60/215 |
| Qmax przy 100 Pa | l/s | m3/h | 85/307 |
| Moc akustyczna (LwA) | dB(A) | 40 |
| Sprawność temp. odzysku ciepła | % | 81 |
| Filtr, Nawiew | F7/ePM1 60% | |
| F8/ePM1 70%* | ||
| Filtr, Wywiew | M5/ePM10 50% | |
| Podłączenie kanałów | mm | 125 |
| Max. moc wentylatorów | W | 83 |
| Nagrzewnica elektryczna | W | 500/1000 |
| Zalecany bezpiecznik | A | 10 |
| Szerokość | mm | 598 |
| Wysokość (ze skrzynką podłączeniową) | mm | 800 |
| Wysokość (bez skrzynki podłączeniowej) | mm | 800 |
| Głębokość | mm | 490 |
| Masa | kg | 56 |
| Izolacja obudowy | mm | 30 |
| Odpływ skroplin | – | – |
| Wymiennik | ||
| Typ wymiennika | rotacyjny | |
| Napęd rotora | Zmienna prędkość | |
| Elektryczne | ||
| Napięcie (nominalne) | V | 230 |
| Częstotliwość | Hz | 50 |
| Rodzaj zasilania | 1~ | |
| Zalecany bezpiecznik | A | 10 |
| Stopień ochrony | Ip22 | |
| Użyte do | ||
| Miejsce instalacji | Pionowa | |
| Strona nawiewna | Prawa, Lewa | |
| Zastosowanie | ||
| Mieszkania | ● | |
| Domy jednorodzinne | ● | |
| Apartamenty zcentralizowane | ||
| Lekka zabudowa | ||
| Wbudowany okap kuchenny | ||
| Podłączenie do zewnętrznego okapu | ● |
* Dostępne jako akcesoria.
IPRT-250/B L 1000W ECODESIGN (Ekoprojekt)
| Parametr | Podstawowa jednostka |
Urządzenie z lokalnym sterowaniem wg zapotrzebowania |
|
|---|---|---|---|
| Spełnia ErP | 2018 | 2018 | |
| JZE umiarkowany (SEC Avarage) | kWh/(m2.a) | -35,6 | -40,2 |
| JZE chłodny (SEC cold) | kWh/(m2.a) | -77,5 | -83,3 |
| JZE ciepły (SEC warm) | kWh/(m2.a) | -11,5 | -15,5 |
| JZE (SEC) klasa | A | A | |
| Kategoria urządzenia | RVU | RVU | |
| Typ urządzenia | BVU | BVU | |
| Napęd | Zintegrowane VSD | Zintegrowane VSD | |
| Typ odzysku ciepła | Regeneracyjne | Regeneracyjne | |
| Sprawność temp. odzysku ciepła | % | 81 | 81 |
| qv max | m3/h | 307 | 307 |
| P. maks. | W | 167 | 167 |
| Poziomy mocy akustycznej LWA | dB(A) | 38 | 38 |
| qv ref | m3/s | 0,06 | 0,06 |
| P.s.ref. | Pa | 50 | 50 |
| JPM/SPI | W/(m3/h) | 0,367 | 0,367 |
| CTRL | 0,85 | 0,65 | |
| RÓŻNE | 1,1 | 1,1 | |
| x-wykładnik | 2 | 2 | |
| Stopień zewnętrznych przecieków powietrza | % | 3 | 3 |
| Stopień wewnętrznych przecieków powietrza | Nie dotyczy | Nie dotyczy | |
| Przeniesienie | % | 4 | 4 |
| Typ produktu | RAHU/AAHE | RAHU/AAHE | |
| RZE umiarkowany (AEC Average) | kWh | 332 | 195 |
| RZE chłodny (AEC cold) | kWh | 332 | 194 |
| RZE ciepły (AEC warm) | kWh | 332 | 194 |
| ROO umiarkowany (AHS Average) | kWh/a | 4 386 | 4 507 |
| ROO chłodny (AHS cold) | kWh/a | 8 580 | 8 817 |
| ROO ciepły (AHS warm) | kWh/a | 1 983 | 2 038 |
IPRT-250/B R 1000W ECODESIGN (Ekoprojekt)
| Parametr | Podstawowa jednostka |
Urządzenie z lokalnym sterowaniem wg zapotrzebowania |
|
|---|---|---|---|
| Spełnia ErP | 2018 | 2018 | |
| JZE umiarkowany (SEC Avarage) | kWh/(m2.a) | -35,6 | -40,2 |
| JZE chłodny (SEC cold) | kWh/(m2.a) | -77,5 | -83,3 |
| JZE ciepły (SEC warm) | kWh/(m2.a) | -11,5 | -15,5 |
| JZE (SEC) klasa | A | A | |
| Kategoria urządzenia | RVU | RVU | |
| Typ urządzenia | BVU | BVU | |
| Napęd | Zintegrowane VSD | Zintegrowane VSD | |
| Typ odzysku ciepła | Regeneracyjne | Regeneracyjne | |
| Sprawność temp. odzysku ciepła | % | 81 | 81 |
| qv max | m3/h | 307 | 307 |
| P. maks. | W | 167 | 167 |
| Poziomy mocy akustycznej LWA | dB(A) | 38 | 38 |
| qv ref | m3/s | 0,06 | 0,06 |
| P.s.ref. | Pa | 50 | 50 |
| JPM/SPI | W/(m3/h) | 0,367 | 0,367 |
| CTRL | 0,85 | 0,65 | |
| RÓŻNE | 1,1 | 1,1 | |
| x-wykładnik | 2 | 2 | |
| Stopień zewnętrznych przecieków powietrza | % | 3 | 3 |
| Stopień wewnętrznych przecieków powietrza | Nie dotyczy | Nie dotyczy | |
| Przeniesienie | % | 4 | 4 |
| Typ produktu | RAHU/AAHE | RAHU/AAHE | |
| RZE umiarkowany (AEC Average) | kWh | 332 | 195 |
| RZE chłodny (AEC cold) | kWh | 332 | 194 |
| RZE ciepły (AEC warm) | kWh | 332 | 194 |
| ROO umiarkowany (AHS Average) | kWh/a | 4 386 | 4 507 |
| ROO chłodny (AHS cold) | kWh/a | 8 580 | 8 817 |
| ROO ciepły (AHS warm) | kWh/a | 1 983 | 2 038 |
IPRT-250/B L 500W ECODESIGN (Ekoprojekt)
| Parametr | Podstawowa jednostka |
Urządzenie z lokalnym sterowaniem wg zapotrzebowania |
|
|---|---|---|---|
| Spełnia ErP | 2018 | 2018 | |
| JZE umiarkowany (SEC Avarage) | kWh/(m2.a) | -35,6 | -40,2 |
| JZE chłodny (SEC cold) | kWh/(m2.a) | -77,5 | -83,3 |
| JZE ciepły (SEC warm) | kWh/(m2.a) | -11,5 | -15,5 |
| JZE (SEC) klasa | A | A | |
| Kategoria urządzenia | RVU | RVU | |
| Typ urządzenia | BVU | BVU | |
| Napęd | Zintegrowane VSD | Zintegrowane VSD | |
| Typ odzysku ciepła | Regeneracyjne | Regeneracyjne | |
| Sprawność temp. odzysku ciepła | % | 81 | 81 |
| qv max | m3/h | 307 | 307 |
| P. maks. | W | 167 | 167 |
| Poziomy mocy akustycznej LWA | dB(A) | 38 | 38 |
| qv ref | m3/s | 0,06 | 0,06 |
| P.s.ref. | Pa | 50 | 50 |
| JPM/SPI | W/(m3/h) | 0,367 | 0,367 |
| CTRL | 0,85 | 0,65 | |
| RÓŻNE | 1,1 | 1,1 | |
| x-wykładnik | 2 | 2 | |
| Stopień zewnętrznych przecieków powietrza | % | 3 | 3 |
| Stopień wewnętrznych przecieków powietrza | Nie dotyczy | Nie dotyczy | |
| Przeniesienie | % | 4 | 4 |
| Typ produktu | RAHU/AAHE | RAHU/AAHE | |
| RZE umiarkowany (AEC Average) | kWh | 332 | 195 |
| RZE chłodny (AEC cold) | kWh | 332 | 194 |
| RZE ciepły (AEC warm) | kWh | 332 | 194 |
| ROO umiarkowany (AHS Average) | kWh/a | 4 386 | 4 507 |
| ROO chłodny (AHS cold) | kWh/a | 8 580 | 8 817 |
| ROO ciepły (AHS warm) | kWh/a | 1 983 | 2 038 |
IPRT-250/B R 500W ECODESIGN (Ekoprojekt)
| Parametr | Podstawowa jednostka |
Urządzenie z lokalnym sterowaniem wg zapotrzebowania |
|
|---|---|---|---|
| Spełnia ErP | 2018 | 2018 | |
| JZE umiarkowany (SEC Avarage) | kWh/(m2.a) | -35,6 | -40,2 |
| JZE chłodny (SEC cold) | kWh/(m2.a) | -77,5 | -83,3 |
| JZE ciepły (SEC warm) | kWh/(m2.a) | -11,5 | -15,5 |
| JZE (SEC) klasa | A | A | |
| Kategoria urządzenia | RVU | RVU | |
| Typ urządzenia | BVU | BVU | |
| Napęd | Zintegrowane VSD | Zintegrowane VSD | |
| Typ odzysku ciepła | Regeneracyjne | Regeneracyjne | |
| Sprawność temp. odzysku ciepła | % | 81 | 81 |
| qv max | m3/h | 307 | 307 |
| P. maks. | W | 167 | 167 |
| Poziomy mocy akustycznej LWA | dB(A) | 38 | 38 |
| qv ref | m3/s | 0,06 | 0,06 |
| P.s.ref. | Pa | 50 | 50 |
| JPM/SPI | W/(m3/h) | 0,367 | 0,367 |
| CTRL | 0,85 | 0,65 | |
| RÓŻNE | 1,1 | 1,1 | |
| x-wykładnik | 2 | 2 | |
| Stopień zewnętrznych przecieków powietrza | % | 3 | 3 |
| Stopień wewnętrznych przecieków powietrza | Nie dotyczy | Nie dotyczy | |
| Przeniesienie | % | 4 | 4 |
| Typ produktu | RAHU/AAHE | RAHU/AAHE | |
| RZE umiarkowany (AEC Average) | kWh | 332 | 195 |
| RZE chłodny (AEC cold) | kWh | 332 | 194 |
| RZE ciepły (AEC warm) | kWh | 332 | 194 |
| ROO umiarkowany (AHS Average) | kWh/a | 4 386 | 4 507 |
| ROO chłodny (AHS cold) | kWh/a | 8 580 | 8 817 |
| ROO ciepły (AHS warm) | kWh/a | 1 983 | 2 038 |
Wymiary [MM]:
IPRT-250/B L 500/1000W
IPRT-250/B R 500/1000W
* Podłączenie do okapu
1 Powietrze zewnętrzne (czerpnia)
2 Nawiew
3 Wywiew
4 Wyrzut na zewnątrz (wyrzutnia)
