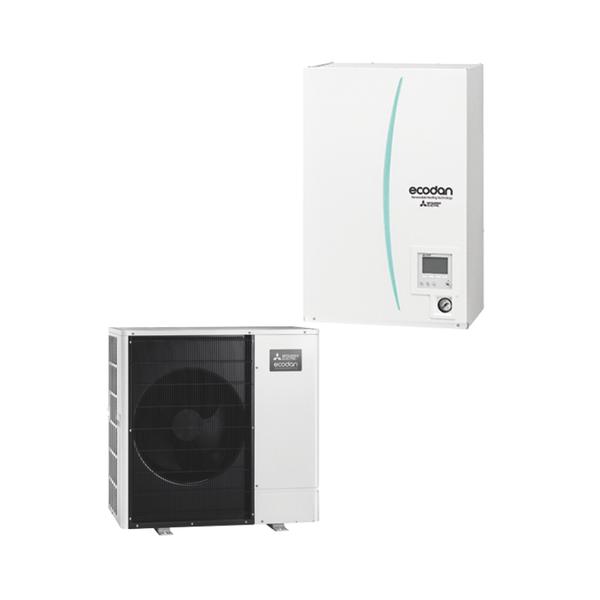

Pompa ciepła ECODAN Eco Inverter SUZ-SWM + Hydrobox EHSD-D / ERSD-D
Zestaw jednostka zewnętrzna: Eco Inverter dopasowana do nowoczesnych budynków, gwarantowany zakres grzania do -20oC, temperatura zasilania do 60oC bez grzałek, ekologiczny czynnik R32; jednostka wewnętrzna hydrobox bez zasobnika c.w.u. najnowszej generacji D do grzania(H) lub grzania i chłodzenia (R), funkcja autoadaptacji, sterowanie 2 obiegami, współpraca z fotowoltaiką w standardzie.
Opis:
HYDROBOX SPLIT – jednostka wewnętrzna generacji D
Najważniejsze cechy:
- Sterowanie dwoma obiegami grzewczymi o różnej temperaturze zasilania
- Sterowanie pompą przy pomocy autoadaptacji
- Sterowanie pompą za pomocą aplikacji MELCloud przy użyciu dodatkowego adaptera (WiFi)
- Wprowadzanie/monitorowanie ustawień i parametrów poprzez kartę SD

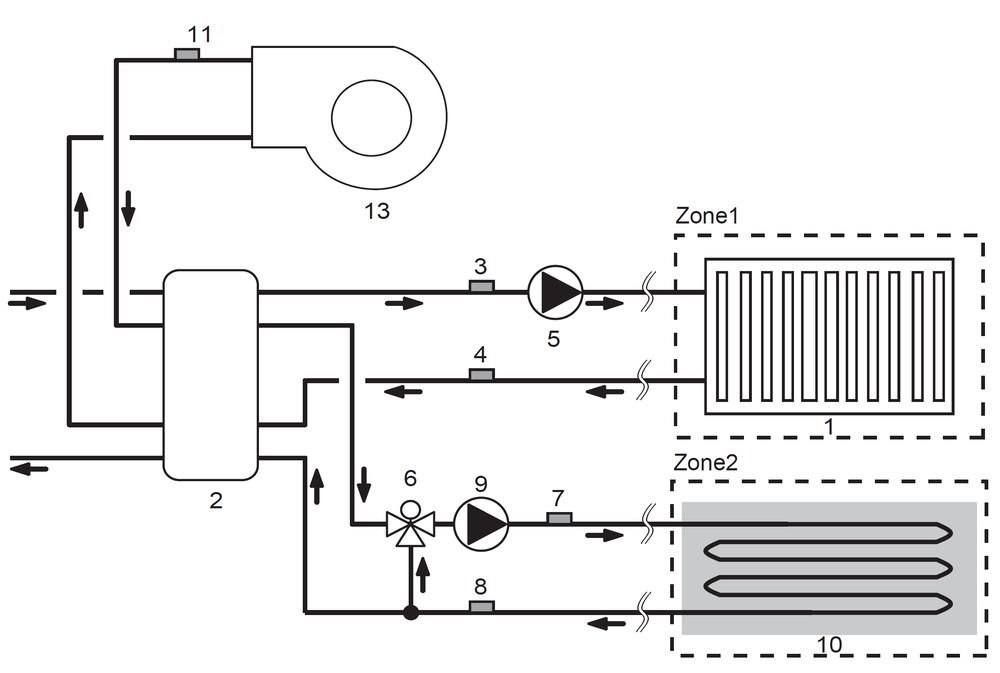

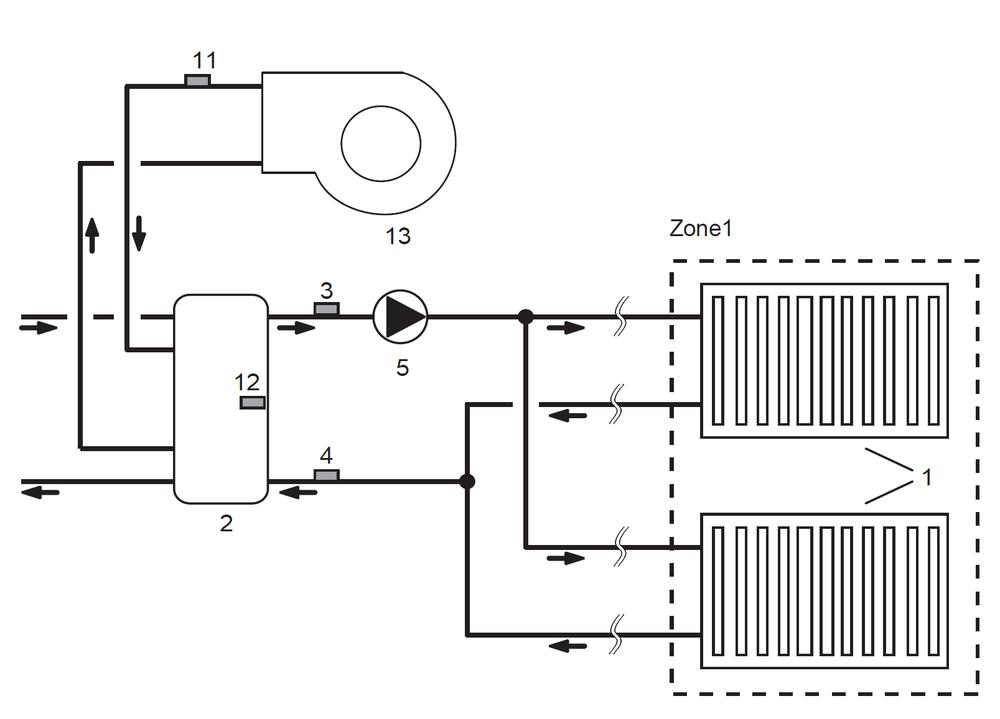

- Możliwość podpięcia źródła szczytowego/biwalentnego do automatyki pompy ciepła
- Współpraca z fotowoltaiką w standardzie

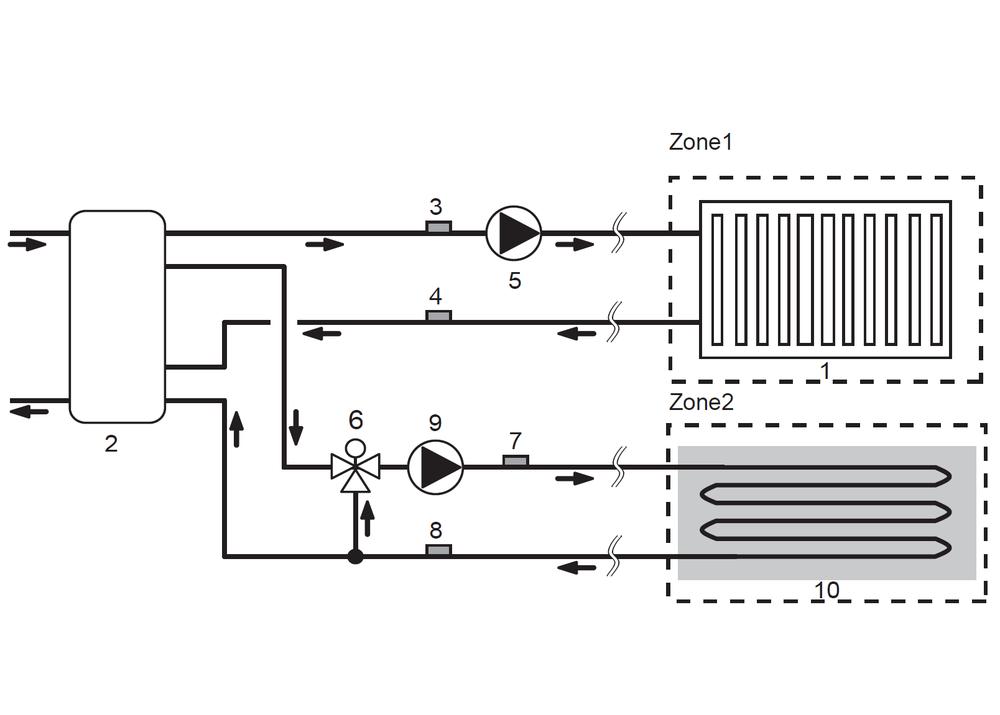

Sterowanie dwoma obiegami grzewczymi
Za pomocą pompy ciepła Ecodan można kontrolować dwa obiegi grzewcze o różnej temperaturze zasilania, a tym samym zarządzać dwoma różnymi odbiornikami ciepła, np. grzejnikami oraz ogrzewaniem podłogowym. Ponadto sterowanie zaworem mieszającym zostało zoptymalizowane w celu poprawy komfortu drugiej strefy poprzez priorytetowe wykorzystanie ciepła zmagazynowanego w zbiorniku buforowym. Nie dochodzi wówczas do częstego włączania/wyłączania pompy ciepła podczas korzystania z dwustrefowego sterowania.
Mobilne sterowanie systemami Mitsubishi Electric
MELCloud umożliwia sterowanie klimatyzatorami serii M, Mr. Slim, pompami ciepła Ecodan oraz rekuperatorami Mitsubishi Electric za pomocą telefonu, tabletu lub komputera. Sterowanie możliwe jest z poziomu jednej strony internetowej lub aplikacji także w przypadku wielu lokalizacji, budynków i pomieszczeń. Ze względów bezpieczeństwa zdalne sterowanie poprzez Internet wymaga jedynie wcześniejszej rejestracji na serwerze Mitsubishi Electric.
AUTOADAPTACJA
W trybie autoadaptacji zmiana temperatury zasilania instalacji grzewczej jest ustawiana na podstawie rzeczywistej (zmierzonej bezprzewodowym termostatem) oraz szacunkowej przyszłej temperatury w pomieszczeniu, temperatury zewnętrznej oraz reakcji budynku wraz z instalacją zapisanej w pamięci modułu wewnętrznego pompy ciepła Ecodan. W przypadku zbyt szybkiego osiągnięcia temperatury zadanej w pomieszczeniu, wskutek za wysokiej temperatury zasilania, pompa ciepła zapamięta informację o takiej sytuacji, aby w przyszłości do niej nie dopuścić. Tryb autoadaptacji eliminuje problemy związane z błędnie zaprogramowaną pompą ciepła, np. źle wytyczoną krzywą grzewczą, której ustawienie jest elementem kluczowym każdej instalacji. Wielokrotnie okazuje się, że ustawiona przy instalacji systemu krzywa grzewcza nie jest tą właściwą. W takiej sytuacji krzywą należy korygować, np. poprzez przesunięcie jej do góry, gdy w domu jest zbyt zimno, lub – odpowiednio w dół, gdy jest zbyt ciepło. Ten problem całkowicie eliminuje jednak tryb autoadaptacji Mitsubishi Electric. Automatyka pompy ciepła decyduje, jakie powinny być właściwe, najefektywniejsze temperatury zasilania by zapewnić komfortowe osiąganie temperatury wewnętrznej zadanej przez użytkownika.
WPŁYW TEMPERATURY ZASILANIA NA COP SYSTEMU
Szacuje się, iż obniżenie temperatury zasilania o o 1 C powoduje wzrost współczynnika COP o 2%, więc odpowiednia regulacja temperatury zasilania ma kluczowe znaczenie dla efektywności energetycznej całego systemu.
DANE TECHNICZNE CYLINDER EHST-D / ERST-D
Oznaczenie | EHSD-VM6D | EHSD-YM9D | ERSD-VM2D | EHSC-YM9D | EHSE-YM9ED | ERSE-YM9ED | ||
Typ | Split | Split | Split | Split | Split | Split | ||
Tylko grzanie | • | • | – | • | • | – | ||
Grzanie i chłodzenie | – | – | • | – | – | • | ||

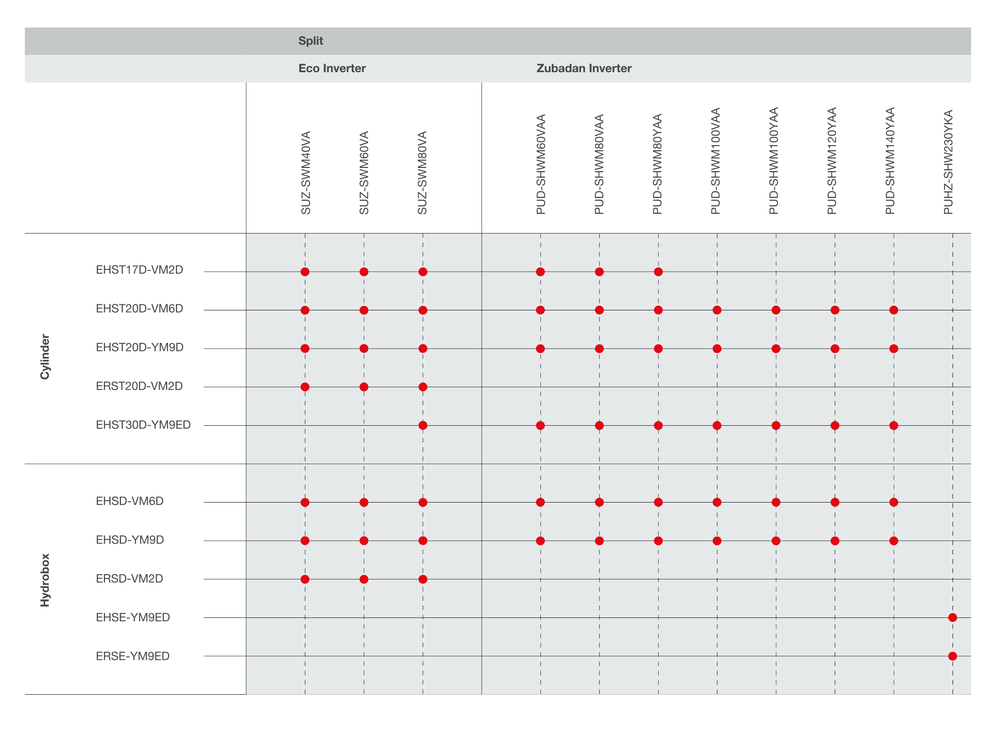

Możliwe do podłączenia pompy ciepła | Indeks | 40-140 R32 | 40-140 R32 | 40-140 R32 | 140 R410a | 230 R410a | 230 R410a | |
Typ wymiennika ciepła | D | D | D | C | E | E | ||
Moc grzałki elektrycznej | kW | 2+4 | 3+6 | 2 | 3+6 | 3+6 | 3+6 | |
Naczynie wzbiorcze | • | • | • | • | – | – | ||
Napięcie zasilania grzałki elektrycznej | V | faza | Hz | 230 | 1 | 50 | 400 | 3 +N | 50 | 230 | 1 | 50 | 400 | 3 +N | 50 | 400 | 3 +N | 50 | 400 | 3 +N | 50 | |
Poziom hałasu | dB(A) | 41 | 41 | 41 | 40 | 45 | 45 | |
Ciężar | kg | 44 | 44 | 44 | 48 | 63 | 64 | |
Wymiary (wys./szer./głęb.) | mm | 800 / 530 / 360 | 800 / 530 / 360 | 800 / 530 / 360 | 800 / 530 / 360 | 950 / 600 / 360 | 950 / 600 / 360 | |
Podłączenie ogrzewania zasilanie/powrót | Ø mm | 28×1 | 28×1 | G1 AG | 28×1 | G1 1/2“ AG | G1 1/2“ AG |
J. zewnetrzna
JEDNOSTKA ZEWNĘTRZNA ECO INVERTER – SUZ SWM
Najważniejsze cechy
- Nowy typoszereg – 3 indeksy wydajności
- Klasa efektywności energetycznej do A+++ / A++
- Czynnik chłodniczy R32
- Gwarantowany zakres pracy rozszerzony do -20°C
- Współpraca z fotowoltaiką w standardzie
Nowy typoszereg jednostek zewnętrznych Eco Inverter
W celu zapewnienia możliwości optymalnego dopasowania mocy grzewczej do zapotrzebowania ciepła budynku wprowadzono trzy modele o zróżnicowanych indeksach wydajności – SUZ-SWM40VA, SUZ-SWM60VA oraz SUZ-SWM80VA. Wydajność dobrano tak, aby pasowała do potrzeb nowych budynków jednorodzinnych, pozwalając na spełnienie rosnących wymagań energetycznych WT2017 oraz WT2021. Nowe jednostki Eco Inverter odznaczają się ponadto klasą efektywności A+++/A++, a dzięki zastosowaniu czynnika chłodniczego R32 urządzenia te są również wydajniejsze, cichsze oraz bardziej przyjazne środowisku. Zakres pracy w trybie grzania został zwiększony do -20°C, a temperatura zasilania bez użycia grzałek elektrycznych sięga 60°C. Dodatkową zaletą nowych jednostek Eco Inverter jest zastosowanie w nich automatyki pomp ciepła Ecodan – w tym rewolucyjnego systemu regulacyjnego autoadaptacji Mitsubishi Electric.

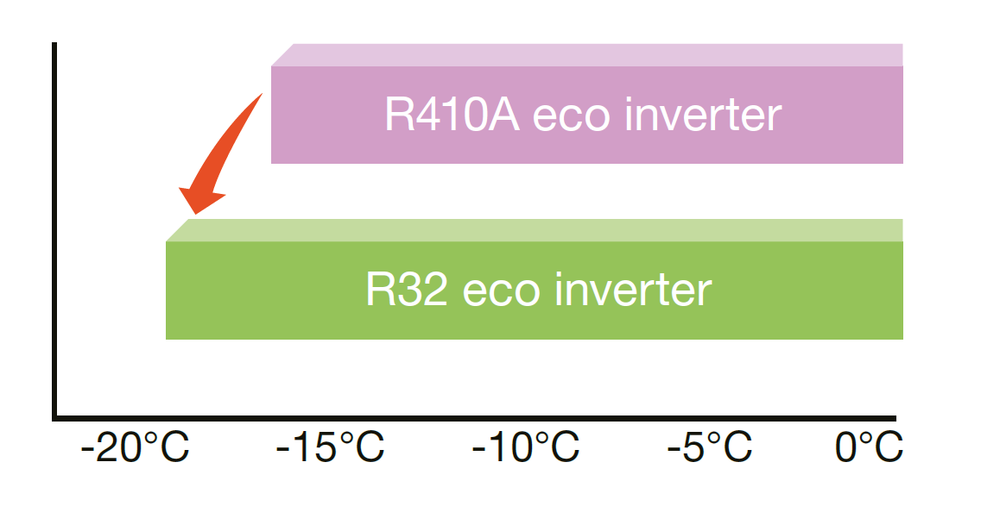

Rozszerzony gwarantowany zakres pracy
Poprzednie modele Eco Inverter gwarantowały pracę do -15°C, podczas gdy nowe jednostki mogą pochwalić się zakresem rozszerzonym do -20°C.

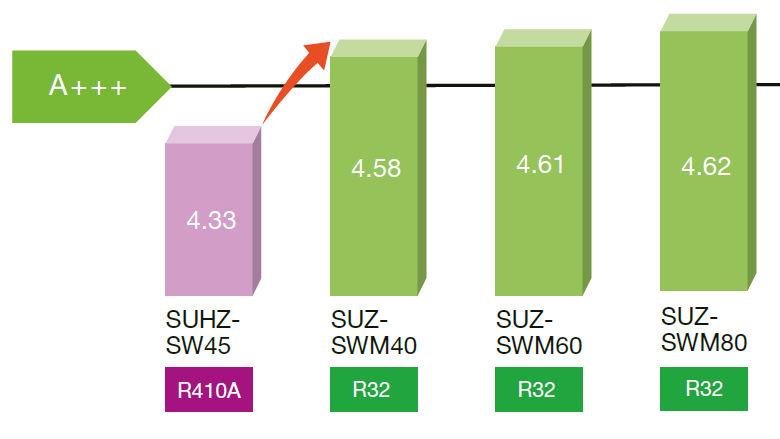

Wysoka wydajność
Klasa efektywności energetycznej A+++/A++ w trybie grzania oraz A+ w trybie przygotowania ciepłej wody użytkowej.

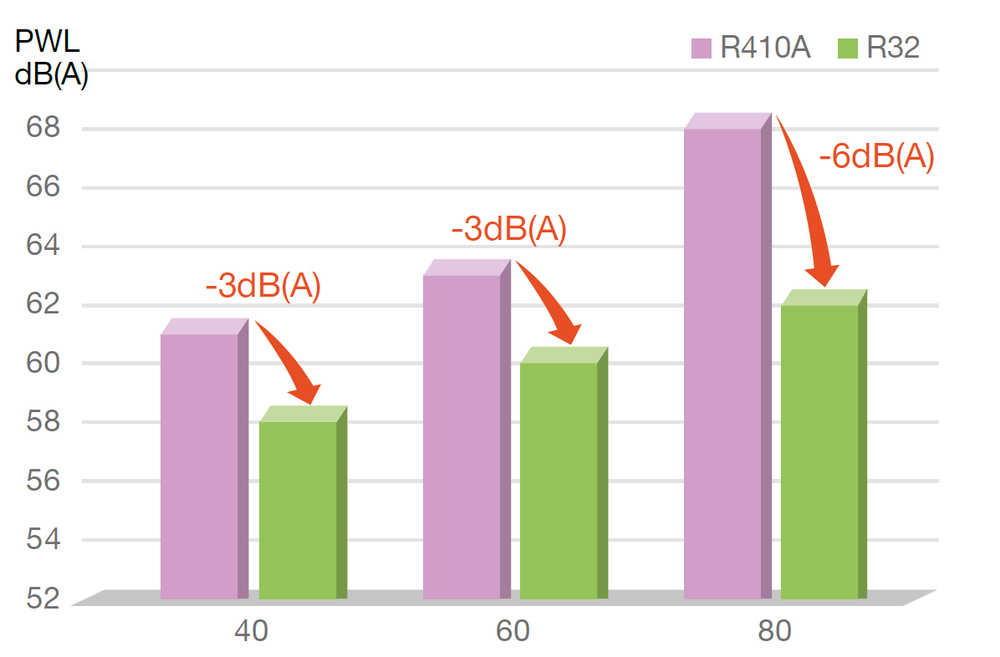

Cicha praca
W porównaniu z konwencjonalną jednostką zewnętrzną. Nowa jednostka Eco Inverter R32 osiąga niższy poziom ciśnienia akustycznego, zapewniając elastyczność instalacji w obszarach o gęstej zabudowie.
DANE TECHNICZNE ECO INVERTER SUZ-SWM 40/60/80 VA
Oznaczenie | SUZ-SWM40VA | SUZ-SWM60VA | SUZ-SWM80VA | ||
Typ jednofazowy | • | • | • | ||
Typ trójfazowy | – | – | – | ||
Technologia Inverter | Eco | Eco | Eco | ||
System | Split | Split | Split | ||
P nomin. (A2 / W35) | kW | 4 | 5 | 6,5 | |
P nomin. (A2 / W55) | kW | 4 | 5 | 6,5 | |
P maks. A-10 / W35 | kW | 5,4 | 6,7 | 7,1 | |
P maks. A-15 / W35 | kW | 4,3 | 5,7 | 6 | |
Moc chłodnicza A35 / W7 | kW | 4,5 | 4,5 | 4,5 | |
Dane EPB / ERP | |||||
Zastosowanie niskotemperaturowe grzanie (W35) | ηs (%) | 180 | 181 | 182 | |
Zastosowanie średniotemperaturowe grzanie (W55) | ηs (%) | 129 | 130 | 131 | |
Zastosowanie niskotemperaturowe grzanie i chłodzenie (W35) | ηs (%) | 187 | 187 | 187 | |
Zastosowanie średniotemperaturowe grzanie i chłodzenie (W55) | ηs (%) | 132 | 133 | 133 | |
Klasa efektywności energetycznej (W55/ W35) | A+++/A++ | A+++/A++ | A+++/A++ | ||
Efektywność produkcji CEU (200L) | ηhw | 159 | 148 | 148 | |
Profil rozbioru CWU | L | L | L | ||
Klasa efektywności energetycznej przy współpracy z jednostką typu Cylinder | A+ | A+ | A+ | ||
Dane techniczne | |||||
Wymiary (wys. / szer. / głęb.) | mm | 880/840/330 | 880/840/330 | 880/840/330 | |
Ciężar | kg | 54 | 54 | 54 | |
Poziom mocy akust.[EN12102] | dB(A) | 58 | 60 | 62 | |
Poziom ciśnienia akustycznego* | dB(A) | 44 | 45 | 46 | |
Maks. temperatura zasilania | °C | 60 | 60 | 60 | |
Oznaczenie | |||||
Przyłącza chłodnicze Ø | V | 1/4 | 1/4 | 1/4 | |
g | 1/2 | 1/2 | 1/2 | ||
Przyłącza wodne | – | – | – | ||
Zakres pracy w trybie grzania | °C | -20 ~ 24 | -20 ~ 24 | -20 ~ 24 | |
Zakres pracy w trzybie przygotowania CWU | °C | -20 ~ 35 | -20 ~ 35 | -20 ~ 35 | |
Zakres pracy w trybie chłodzenia | °C | +10~ 46 | +10~ 46 | +10~ 46 | |
Maks. długość instalacji (jeden kierunek) | m | 30 | 30 | 30 | |
Maks. różnica poziomów | m | 30 | 30 | 30 | |
Rodzaj/ilość czynnika chłodniczego (kg) /ilość maks. (kg) | R32 / 1,2 / 1,6 | R32 / 1,2 / 1,6 | R32 / 1,2 / 1,6 | ||
GWP / ekwiwalent CO2 (t) /ekwiwalent CO2 maks. (t) | 675 / 0,81 / 1,08 | 675 / 0,81 / 1,08 | 675 / 0,81 / 1,08 | ||
Dane elektryczne | |||||
Napięcie zasilające | V | faza | Hz | 230 | 1 | 50 | 230 | 1 | 50 | 230 | 1 | 50 | |
Bezpiecznik | A | 16 (C) | 16 (C) | 16 (C) |
