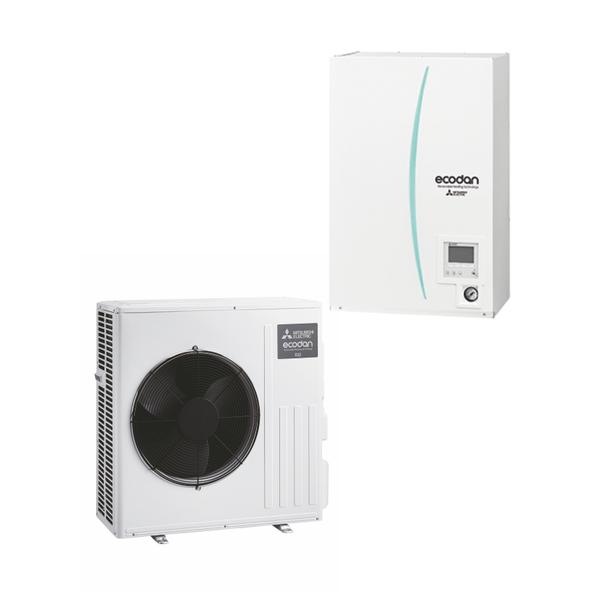

Pompa ciepła ECODAN Zubadan Inverter PUD-SHWM + HYDROBOX EHSD/ERSD/EHSE/ERSE
Zestaw jednostka zewnętrzna: Eco Inverter dopasowana do nowoczesnych budynków, gwarantowany zakres grzania do -20oC, temperatura zasilania do 60oC bez grzałek, ekologiczny czynnik R32; jednostka wewnętrzna hydrobox bez zasobnika c.w.u. najnowszej generacji D do grzania(H) lub grzania i chłodzenia (R), funkcja autoadaptacji, sterowanie 2 obiegami, współpraca z fotowoltaiką w standardzie.
Opis:
HYDROBOX SPLIT – jednostka wewnętrzna generacji D
Najważniejsze cechy:
- Sterowanie dwoma obiegami grzewczymi o różnej temperaturze zasilania
- Sterowanie pompą przy pomocy autoadaptacji
- Sterowanie pompą za pomocą aplikacji MELCloud przy użyciu dodatkowego adaptera (WiFi)
- Wprowadzanie/monitorowanie ustawień i parametrów poprzez kartę SD
- Możliwość podpięcia źródła szczytowego/biwalentnego do automatyki pompy ciepła
- Współpraca z fotowoltaiką w standardzie

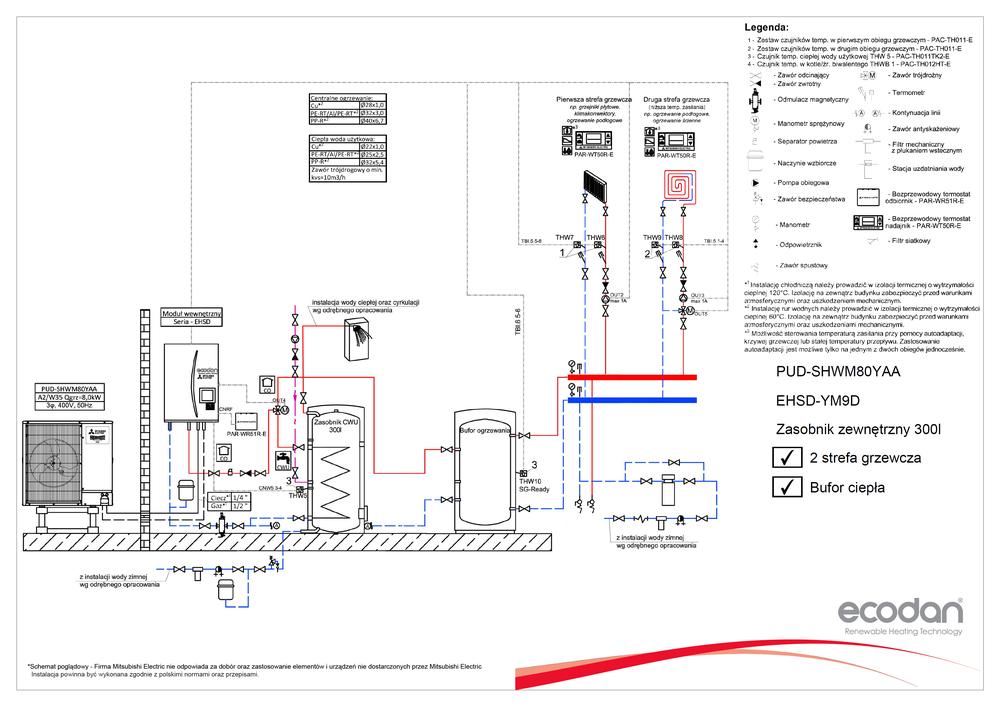

Sterowanie dwoma obiegami grzewczymi
Za pomocą pompy ciepła Ecodan można kontrolować dwa obiegi grzewcze o różnej temperaturze zasilania, a tym samym zarządzać dwoma różnymi odbiornikami ciepła, np. grzejnikami oraz ogrzewaniem podłogowym. Ponadto sterowanie zaworem mieszającym zostało zoptymalizowane w celu poprawy komfortu drugiej strefy poprzez priorytetowe wykorzystanie ciepła zmagazynowanego w zbiorniku buforowym. Nie dochodzi wówczas do częstego włączania/wyłączania pompy ciepła podczas korzystania z dwustrefowego sterowania.
Mobilne sterowanie systemami Mitsubishi Electric
MELCloud umożliwia sterowanie klimatyzatorami serii M, Mr. Slim, pompami ciepła Ecodan oraz rekuperatorami Mitsubishi Electric za pomocą telefonu, tabletu lub komputera. Sterowanie możliwe jest z poziomu jednej strony internetowej lub aplikacji także w przypadku wielu lokalizacji, budynków i pomieszczeń. Ze względów bezpieczeństwa zdalne sterowanie poprzez Internet wymaga jedynie wcześniejszej rejestracji na serwerze Mitsubishi Electric.
AUTOADAPTACJA
W trybie autoadaptacji zmiana temperatury zasilania instalacji grzewczej jest ustawiana na podstawie rzeczywistej (zmierzonej bezprzewodowym termostatem) oraz szacunkowej przyszłej temperatury w pomieszczeniu, temperatury zewnętrznej oraz reakcji budynku wraz z instalacją zapisanej w pamięci modułu wewnętrznego pompy ciepła Ecodan. W przypadku zbyt szybkiego osiągnięcia temperatury zadanej w pomieszczeniu, wskutek za wysokiej temperatury zasilania, pompa ciepła zapamięta informację o takiej sytuacji, aby w przyszłości do niej nie dopuścić. Tryb autoadaptacji eliminuje problemy związane z błędnie zaprogramowaną pompą ciepła, np. źle wytyczoną krzywą grzewczą, której ustawienie jest elementem kluczowym każdej instalacji. Wielokrotnie okazuje się, że ustawiona przy instalacji systemu krzywa grzewcza nie jest tą właściwą. W takiej sytuacji krzywą należy korygować, np. poprzez przesunięcie jej do góry, gdy w domu jest zbyt zimno, lub – odpowiednio w dół, gdy jest zbyt ciepło. Ten problem całkowicie eliminuje jednak tryb autoadaptacji Mitsubishi Electric. Automatyka pompy ciepła decyduje, jakie powinny być właściwe, najefektywniejsze temperatury zasilania by zapewnić komfortowe osiąganie temperatury wewnętrznej zadanej przez użytkownika.
WPŁYW TEMPERATURY ZASILANIA NA COP SYSTEMU
Szacuje się, iż obniżenie temperatury zasilania o o 1 C powoduje wzrost współczynnika COP o 2%, więc odpowiednia regulacja temperatury zasilania ma kluczowe znaczenie dla efektywności energetycznej całego systemu.
DANE TECHNICZNE CYLINDER EHST-D / ERST-D
Oznaczenie | EHSD-VM6D | EHSD-YM9D | ERSD-VM2D | EHSC-YM9D | EHSE-YM9ED | ERSE-YM9ED | ||
Typ | Split | Split | Split | Split | Split | Split | ||
Tylko grzanie | • | • | – | • | • | – | ||
Grzanie i chłodzenie | – | – | • | – | – | • | ||
Możliwe do podłączenia pompy ciepła | Indeks | 40-140 R32 | 40-140 R32 | 40-140 R32 | 140 R410a | 230 R410a | 230 R410a | |
Typ wymiennika ciepła | D | D | D | C | E | E | ||
Moc grzałki elektrycznej | kW | 2+4 | 3+6 | 2 | 3+6 | 3+6 | 3+6 | |
Naczynie wzbiorcze | • | • | • | • | – | – | ||
Napięcie zasilania grzałki elektrycznej | V | faza | Hz | 230 | 1 | 50 | 400 | 3 +N | 50 | 230 | 1 | 50 | 400 | 3 +N | 50 | 400 | 3 +N | 50 | 400 | 3 +N | 50 | |
Poziom hałasu | dB(A) | 41 | 41 | 41 | 40 | 45 | 45 | |
Ciężar | kg | 44 | 44 | 44 | 48 | 63 | 64 | |
Wymiary (wys./szer./głęb.) | mm | 800 / 530 / 360 | 800 / 530 / 360 | 800 / 530 / 360 | 800 / 530 / 360 | 950 / 600 / 360 | 950 / 600 / 360 | |
Podłączenie ogrzewania zasilanie/powrót | Ø mm | 28×1 | 28×1 | G1 AG | 28×1 | G1 1/2“ AG | G1 1/2“ AG |
J. zewnetrzna
JEDNOSTKA ZEWNĘTRZNA ZUBADAN INVERTER – PUD-SHWM
Najważniejsze cechy
- Urządzenie wyposażone w technologię wtrysku Flash Injection
- Nominalna moc grzewcza do -15°C
- Gwarantowany zakres pracy do -28°C
- Niewielkie przyłącza chłodnicze 1” i 1”
- Mniej niż 1,84 kg czynnika chłodniczego R32
- Maksymalna temperatura zasilania 60°C bez użycia grzałek elektrycznych
- Współpraca z fotowoltaiką w standardzie
Opatentowana technologia Zubadan Inverter stanowi obecnie optymalne rozwiązanie w dziedzinie pomp ciepła powietrze-woda. Obieg czynnika chłodniczego Zubadan z dochładzaczem HIC i sprężarką z układem wtrysku Flash Injection umożliwia stabilizację natężenia przepływu czynnika chłodniczego nawet przy niskich temperaturach zewnętrznych. Dzięki temu system jest w stanie działać z pełną mocą także przy –15 °C. Nawet przy –28 °C pompa ciepła jest zdolna do skutecznego i niezawodnego działania. Oznacza to, że dzięki technologii Zubadan zdecydowanie zbędne staje się przewymiarowywanie instalacji w celu uzyskania marginesu bezpieczeństwa podczas pracy w trybie grzania.
Obieg Flash Injection
Technologia Flash Injection Mitsubishi Electric jest kluczem do wysokiej wydajności grzewczej w niskich temp. zewnętrznych:
- Dzięki dostępnej rezerwie mocy grzewczej nie ma potrzeby przewymiarowania pompy ciepła
- Skrócony zostaje czas odszraniania agregatu
- Szybszy rozruch agregatu
Dochładzacz (HIC)
Czynnik chłodniczy po przejściu przez zawór LEV C (obniżone ciśnienie czynnika chłodniczego)
Czynnik chłodniczy, który nie przeszedł przez LEV C
Cel: Częściowe lub całkowite odparowanie czynnika chłodniczego
Efekt: Zwiększenie efektywności energetycznej układu
Podczas sprężania ciekłego czynnika sprężarka jest poddawana dużym obciążeniom, a rezultatem jest niższa wydajność pracy. Dodatkowy wymiennik, dochładzacz HIC, wspomaga wymianę ciepła na dwóch różnych poziomach ciśnienia. Proces wymiany ciepła na wymienniku, przekształca wtryskiwany w postaci cieczy czynnik, w mieszaninę cieczy z gazem, zwiększając tym samym całkowitą sprawność układu.
Cel: Zwiększenie objętości czynnika chłodniczego
Efekt: Zwiększenie mocy grzewczej przy niskich temp.zewnętrznych, wyższa temperatura zasilania oraz przyspieszony proces odszraniania agregatu.
Czynnik chłodniczy po przepłynięciu przez dochładzacz HIC trafia do sprężarki przez port wtrysku. Dzięki wtryskiwanemu czynnikowi chłodniczemu można zwiększyć jego objętość w obiegu, gdy temperatura na zewnątrz jest niska i na początku pracy agregatu.
DANE TECHNICZNE ZUBADAN INVERTER PUD-SHWM60/80/100/120VAA
Oznaczenie | PUD-SHWM60VAA | PUD-SHWM80VAA | PUD-SHWM100VAA | PUD-SHWM120VAA | ||
Typ jednofazowy | • | • | • | • | ||
Typ trójfazowy | – | – | – | – | ||
Technologia Inverter | Zubadan | Zubadan | Zubadan | Zubadan | ||
System | Split | Split | Split | Split | ||
P nomin. (A2 / W35) | kW | 6 | 8 | 10 | 12 | |
P nomin. (A2 / W55) | kW | 6 | 8 | 10 | 12 | |
P maks. A-10 / W35 | kW | 8 | 9,7 | 12 | 13,6 | |
P maks. A-15 / W35 | kW | 7,3 | 8,8 | 10,7 | 12,3 | |
Moc chłodnicza A35 / W7 | kW | – | – | – | – | |
Dane EPB / ERP | ||||||
Zastosowanie niskotemperaturowe grzanie (W35) | ηs (%) | 178 | 181 | 180 | 179 | |
Zastosowanie średniotemperaturowe grzanie (W55) | ηs (%) | 134 | 135 | 136 | 135 | |
Zastosowanie niskotemperaturowe grzanie i chłodzenie (W35) | ηs (%) | – | – | – | – | |
Zastosowanie średniotemperaturowe grzanie i chłodzenie (W55) | ηs (%) | – | – | – | – | |
Klasa efektywności energetycznej (W55/ W35) | A++/A+++ | A++/A+++ | A++/A+++ | A++/A+++ | ||
Efektywność produkcji CEU (200L) | ηhw | 148 | 148 | 148 | 148 | |
Profil rozbioru CWU | L | L | L | L | ||
Klasa efektywności energetycznej przy współpracy z jednostką typu Cylinder | A+ | A+ | A+ | A+ | ||
Dane techniczne | ||||||
Wymiary (wys. / szer. / głęb.) | mm | 1020/1050/480 | 1020/1050/480 | 1020/1050/480 | 1020/1050/480 | |
Ciężar | kg | 102 | 102 | 108 | 108 | |
Poziom mocy akust.[EN12102] | dB(A) | 55 | 56 | 59 | 60 | |
Poziom ciśnienia akustycznego* | dB(A) | 41 | 42 | 44 | 46 | |
Maks. temperatura zasilania | °C | 60 | 60 | 60 | 60 | |
Oznaczenie | ||||||
Przyłącza chłodnicze Ø | V | 1/4 | 1/4 | 1/4 | 1/4 | |
g | 1/2 | 1/2 | 1/2 | 1/2 | ||
Przyłącza wodne | – | – | – | – | ||
Zakres pracy w trybie grzania | °C | -28 ~ 24 | -28 ~ 24 | -28 ~ 24 | -28 ~ 24 | |
Zakres pracy w trzybie przygotowania CWU | °C | -28 ~ 35 | -28 ~ 35 | -28 ~ 35 | -28 ~ 35 | |
Zakres pracy w trybie chłodzenia | °C | – | – | – | – | |
Maks. długość instalacji (jeden kierunek) | m | 30 | 30 | 30 | 30 | |
Maks. różnica poziomów | m | 30 | 30 | 30 | 30 | |
Rodzaj/ilość czynnika chłodniczego (kg) /ilość maks. (kg) | R32 / 1,4 / 1,7 | R32 / 1,4 / 1,7 | R32 / 1,7 / 1,83 | R32 / 1,7 / 1,83 | ||
GWP / ekwiwalent CO2 (t) /ekwiwalent CO2 maks. (t) | 675 / 0,94 / 1,15 | 675 / 0,94 / 1,15 | 675 / 1,15 / 1,24 | 675 / 1,15 / 1,24 | ||
Dane elektryczne | ||||||
Napięcie zasilające | V | faza | Hz | 230 | 1 | 50 | 230 | 1 | 50 | 230 | 1 | 50 | 230 | 1 | 50 | |
Bezpiecznik | A | 16 (C) | 16 (C) | 16 (C) | 16 (C) |
